Как читать Метеокарты (Meteocharts)

Анализ метеокарт на опаcности

Анализ любого прогноза погоды всегда начинается с даты его выдачи и периода действия. Так же необходимо обратить внимание на часовой пояс, в котором определено время. Он может быть весьма неожиданный.

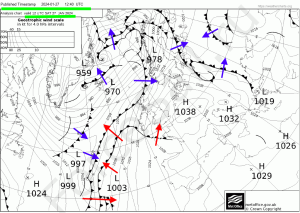

Фронты

Стрелками показаны направления движения фронтов

• Ветер силы 8 и более балов по шкале Бафорта;
• Кратковременные усиления ветра до 2х раз в форме порывов (Gusts) и шквалов(squalls);
• Локальные вихри;
• Высокие, но короткие и хаотичные волны, приходящие как минимум с 2х сторон и волны отраженные от этих волн (confused sea, choppy sea);
• Длительный проливной дождь, возможно с грозой;
• Плохая видимость, возможно очень плохая (visibility poor or very poor) от брызг волн, дождя и сплошной облачности.

Причем, даже если в интересующем регионе прохождение фронта не предвидится, важно оценить нет ли на отдалении фронта, который имеет направление распространения в сторону интересующего региона, от которого свелл (swell), распространяющийся параллельно линии фронта, может придти в интересующий регион, что бы стать опасно-обрушающимся у побережья, заблокировав вход/выход из марин. Свелл особенно опасен на мелководье, в местах, где глубина резко уменьшается.

Депрессии

При анализе фронтов стоит обратить внимание на глубину депрессий (depression, low, cyclone, system), с которыми они связаны. Ниже даны примерные оценки того, что стоит ожидать при прохождении фронта в зависимости от глубины связанной с ним депрессии:

более 1010mb

ветер 6-7 баллов, порывы до 35 узлов, дождь. Начинающим яхтсменам не рекомендуется встретить его в море – ничего, кроме стресса они в такой ситуации не найдут.

1010 – 1000mb

ветер 7-8 баллов, порывы до 45 узлов, дождь. Яхтсменам не прошедшим углубленный тренинг не рекомендуется встретить его в море. Для начинающих яхтсменов это уровень сложности, когда они вряд-ли смогут контролировать яхту.

1000 – 995mb

ветер 8-9 баллов, порывы до 50 узлов, сильнейший дождь. Все те, кто не в состоянии одной рукой (другой все время придётся себя держать) с закрытыми глазами (глаза будет заливать волной и они будут слезиться от ветра) укравлять яхтой, включая постановку и съем парусов, в этой ситуации с яхтой не справятся.

ниже 995mb

ветер 9+ баллов, порывы до 50+ узлов, сильнейший дождь.Разумное управление яхтой перестает зависеть от возможностей экипажа. Активное выживание для квалифицированных яхтсменов. С управлением плохо будут справляться даже проходящие мимо пароходы, что будет создавать дополнительные опасности.

Прочие опасности

Границы паковых льдов

те, кто соберутся в такой регион, должны особо тщательно разобраться как работать с метеокартами, так как, возможно, что это будет единственный источник подобной информации.

Особо сильные ветра, развивающиеся вне фронтов

места, где возможны “ветра штормовой силы” (“Gale Force Wind”)) и “ветра ураганной силы” (“Hurricane Force Wind”)) без развития феномена шторма (см. выше “Фронты”) отмечаются на карте отдельными значками.

Другие опасности

Так же отмечаются на метеокартах специальными значками.

Определение силы и направления ветра по изобарам

В тех случаях, когда в каком-либо месте ожидается ветер, не очевидный из положения изобар (линий равного давления) на метеокартах, в порядке исключения из общего правила, изображены барбы (Barbs). Но общим правилом является, что силу и направление ветра пользователь метеокарты определяет сам, анализируя изобары и ближайшие к ним центры депрессий и антициклонов (High).

Определение направление ветра

Направление ветра по изобарам определяется достаточно легко: ветер всегда дует вдоль изобар, над водой отклоняясь на 15° (над равниной на 40°) по направлению к изобаре меньшего давления (или еще говорят “к центру ближайшей депрессии” (“Low”)) или от изобары более высокого давления (или еще говорят “от ближайшего антициклона” (“High”)), что одно и тоже.

Определение силы (скорости) ветра с использованием геострофической шкалы (Geostrophic wind scale)

В большинстве случаев метеокарты (meteocharts) выпускаются в наложении на контурную карту земли, которая выполнена в проекции семейства Gnomonic и дополняются геострофической шкалой (Geostrophic wind scale), которая позволяет рассчитывать силу ветра в зависимости от расстояния между ближайшими изобарами именно для этой карты.

Алгоритм определения силы ветра по приложенной к метеокарте геострофической шкале:

• На метеокарте измерьте расстояние между двумя соседними изобарами в интересующем вас месте. Используйте для этого циркуль или любой подручный инструмент (хоть вилку).
• Отмерьте полученное расстояние от левого края геострофической шкалы, на уровне горизонтальной линии, соответствующей широте интересующего вас места.
• Вертикальная кривая линия, которая будет соответствовать измеренному расстоянию и будет указывать на силу геострофического ветра (в узлах (kts)). В случае попадания между линиями – аппроксимируйте значения ветра, между двумя соседними линиями.
• Для определения силы приземного ветра уменьшите силу геострофического ветра *) на 15% над водой и на 40% над равниной.

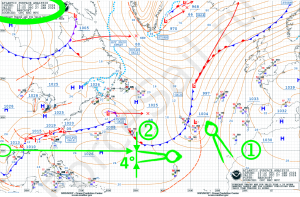

Определение силы (скорости) ветра на метеокартах, выполненных в меркарторовской проекции, где геострофическая шкала отсутствует

Для измеренных 4° на широте 30° в таблице ниже находим значение 16kts. С учетом коррекции на приземный ветер (-15%) правильный ответ будет 13kts.

Алгоритм определения силы ветра для карт в меткаторовской проекции:

• На метеокарте измерьте расстояние между двумя соседними изобарами в интересующем вас месте. Используйте для этого циркуль или любой подручный инструмент (хоть вилку).
• Переведите полученное расстояние в градусы широты, используя широтную шкалу карты (так, как это делается при навигации)
• В приложенной таблице выберите колонку, соответствующую измеренному расстоянию в градусах широты и строку, соответствующую, широте интересующего вас места.
• Ячейка, находящаяся на пересечении выбранных столбца и строки, будет содержать силу геострофического ветра (в узлах (kts)). В случае отсутствия нужного столбца или строки – аппроксимируйте имеющиеся.
• Для определения силы приземного ветра уменьшите силу геострофического ветра *) на 15% над водой и на 40% над равниной.

*) Геострофический ветер

это условный ветер, каким он был бы, если бы он не терял энергию на “контакт” (трение о поверхность, или волнообразование, что одно и тоже) с поверхностью земли и двигался бы ровно по изобарам).
